Einbau- und Aufbaulautsprecher · 900–1300 m²
Autohaus
Zonen-Beschallung für Autohäuser
Installation im Detail
Klicken Sie einen Punkt an.

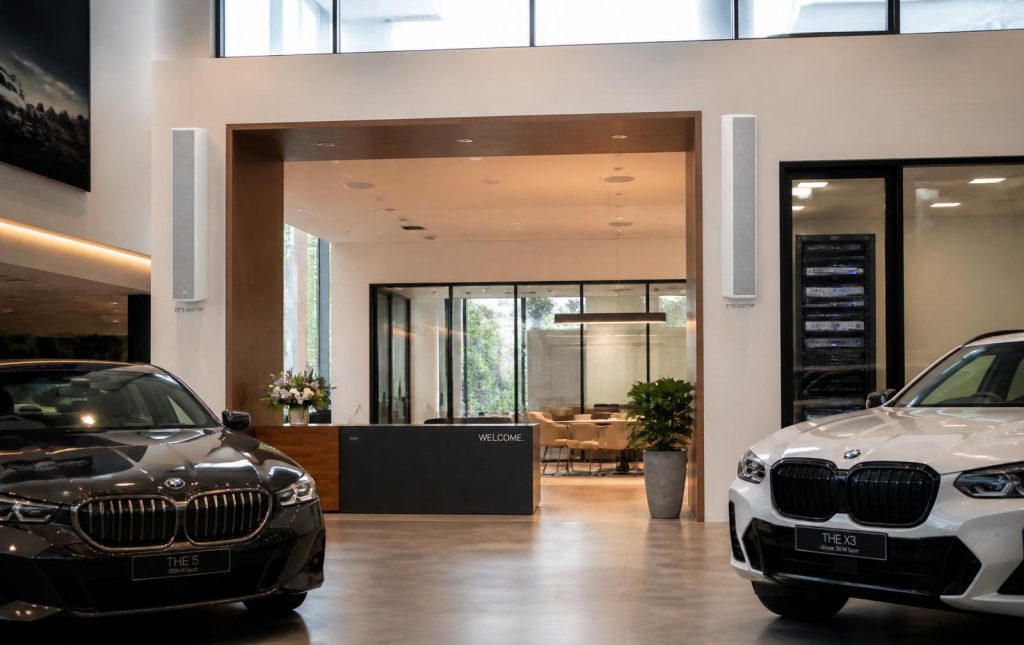

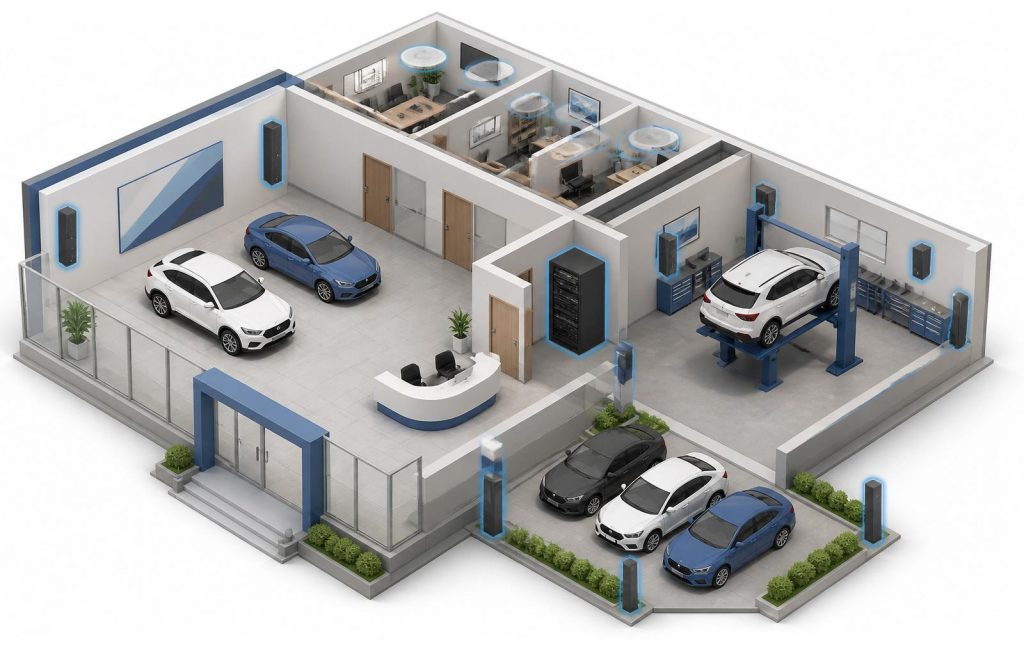

Zwei Ansichten der geplanten Installation. Klicken Sie einen Punkt an, um das verbaute Produkt an dieser Stelle zu sehen.
ETS-530TW/WS
ELA-Tonsäule, weiß
ETS-530TW/WS
ELA-Tonsäule, weiß
EDL-118TW
ELA-Deckenlautsprecher, 100 V
PA-948S
ELA-Mono-Leistungsverstärker, 480 W
PA-1850D
ELA-8-Kanal-Class-D-Verstärker
DRM-884RC
ELA-Kommandomikrofon
ETS-530TW/WS
ELA-Tonsäule, weiß
EDL-118TW
ELA-Deckenlautsprecher, 100 V
WALL-06T/SW
2-Wege-ELA-Lautsprecherboxen-Paar, schwarz
WALL-06T/SW
2-Wege-ELA-Lautsprecherboxen-Paar, schwarz
PA-948S
ELA-Mono-Leistungsverstärker, 480 W
ETS-432TW/WS
Wetterfeste ELA-Tonsäule
DRM-884RC
ELA-Kommandomikrofon
Kundenanforderungen
- Flexibles Mehrzonen-System für die unterschiedlichen Funktionsbereiche
- Flächendeckende Beschallung der acht Zonen mit Musik und Sprache
- Hochwertige und klangstarke Tonsäulen für den Showroom
- Beste Sprachverständlichkeit in allen Gebäudebereichen, inklusive der sehr hohen Eingangshalle
- Wetterfeste Lautsprecher für die Ausstellungsfläche außen
- Durchsagemöglichkeit am Empfang, wahlweise in eine oder mehrere Zonen
- Musikzuspielungen über (Internet-)Radio, CD, MP3-Player oder via Bluetooth
Die Lösung
Für die Beschallung der innen- und außenliegenden Ausstellungsflächen kommen hochwertige 2-Wege-Zeilenlautsprecher zum Einsatz: Im Showroom integrieren sich die Tonsäulen ETS-530TW/WS unauffällig in den Gebäudekomplex. Der zusätzliche integrierte Hochtöner sorgt für einen deutlich verbesserten Klang. Für die Außeninstallation wird auf die wetterfesten und IP66-zertifizierten Zeilenlautsprecher ETS-432TW/WS zurückgegriffen.
Die Leistungsversorgung wird über die Mono-Leistungsverstärker PA-924S (1 × 240 W) und PA-948S (1 × 480 W) sichergestellt.
In den Nebenräumen und Büros sind Deckenlautsprecher EDL-118TW verbaut, in der Werkstatt sorgen WALL-06T/SW für eine optimale Audiowiedergabe. Ein 8-Kanal-Class-D-Verstärker PA-1850D (8 × 50 W) stellt ausreichend Leistung bereit.
Herzstück ist die Audio-Matrix DRM-884, die eine Multiroom-Installation mit acht Zonen mühelos erfüllt: Signalquellen kombinieren, eine Quelle in mehreren Zonen, mehrere Quellen einer Zone, Lautstärken individuell regeln. Mit dem Kommandomikrofon DRM-884RC lassen sich Durchsagen in beliebige Zonen tätigen. Für Musikeinspielungen dienen WAP-204RS und CD-114/BT.
Verwendete Produkte
13 MONACOR-Komponenten
-
ETS-432TW/WS
Wetterfeste ELA-Tonsäule
-
ETS-530TW/WS
ELA-Tonsäule, weiß
-
EDL-118TW
ELA-Deckenlautsprecher, 100 V
-
WALL-06T/SW
2-Wege-ELA-Lautsprecherboxen-Paar, schwarz
-
WALL-05T/WS
2-Wege-ELA-Lautsprecherboxen-Paar, weiß
-
PA-948S
ELA-Mono-Leistungsverstärker, 480 W
-
PA-924S
ELA-Mono-Leistungsverstärker, 240 W
-
PA-1850D
ELA-8-Kanal-Class-D-Verstärker
-
WAP-204RS
Internetradio, FM-RDS-/DAB+-Tuner, MP3-Spieler, Bluetooth
-
CD-114/BT
CD/MP3-Spieler mit Bluetooth
-
DRM-884
Audio-Matrix-Router
-
DRM-884RC
ELA-Kommandomikrofon
-
DRM-884VP
Wandmodul zur Lautstärkeregelung
